万濠影像仪VMS-2010F资料说明书

时间:2017-06-07 点击次数:2853

万濠影像仪VMS-2010F用途、特点、技术参数:

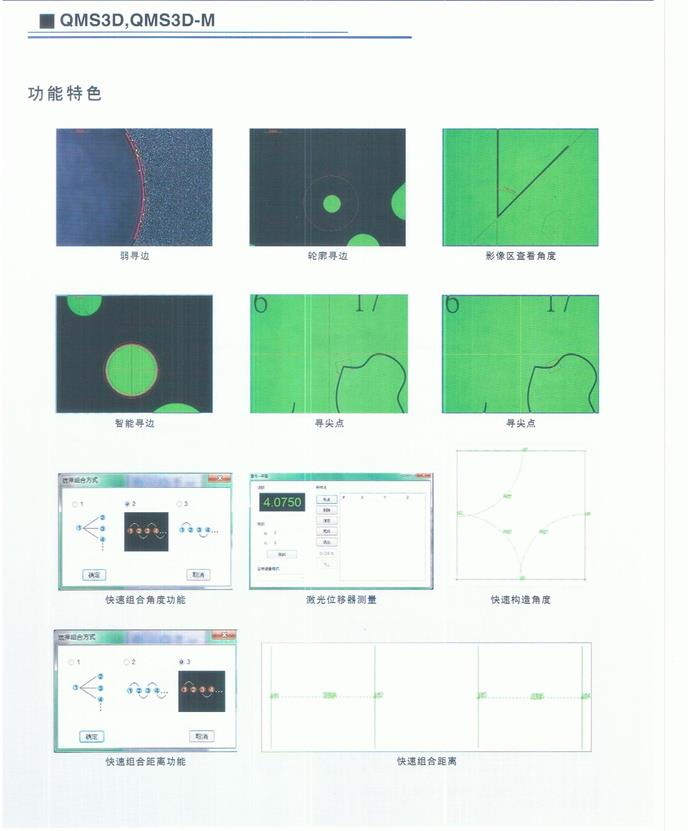

万濠影像仪VMS-2010F软件功能、特点及操作:

万濠影像仪VMS-2010F用途:

VMS-2010F影像仪适用于以二维测量为目的的一切领域,在机械,电子,仪表,钟表,塑料等行业被广泛应用。

万濠影像仪VMS-2010F特点:

1.自主开发QMS3D-M软件,和高清晰进口1/2彩色摄像机;

2.软件辅助调光,便于使用者知道光是否过度饱和;

3.可通过激光指示器寻找被测工件的具体位置,可适应复杂的工件测量;

4.可实现高度辅助测量;

5.采用T型槽工作台,方便各种夹治具的安装不受限制。

6.光栅尺分辨率为0.0005mm;

7.脚踏开关与软件配合,操作更简便。

万濠影像仪VMS-2010F技术规格参数:

工作台:金属台尺寸(mm):404*228

    玻璃台尺寸(mm):   260*160

    运动行程(mm):   200*100

仪器重量(kg):110

外形尺寸(长*宽*高)mm:540*560*850

Z轴升降行程(mm):200 (特殊订购达400)

X、Y、Z数显分辨力:0.5μm

X、Y坐标示值误差:(2.5+L/100) μm (L为被测长度,单位:mm)

影像系统:摄像机 彩色1/2〞CCD摄像机

          视频总倍率    23.5X--148X

          变倍物镜倍率  0.7X--4.5X

          物方视场  11.1mm--1.7mm (物方视场为对角线的长度)

电源:AC100-240V  50/60Hz

功率:50 W(不包含电脑)

仪器配件:1X镜筒(标配),变倍镜头:0.7X~4.5X;0.5X镜筒(选配),变倍镜头:0.7X~4.5X

附加镜    视频倍率  物方视场(mm)  视频倍率   物方视场(mm)  工作距离(mm)

0.5X(选配)  11.8x--74X  22--3.4      5.9X-37X   44--6.8       175

1X(标配)   23.5X--148X 11.1--1.7     11.8X--74X  22--3.4      90

2X(选配)   47X--296X   5.5--0.9     23.5X--148X  11.1--1.7     35

以上参数为标配,F型影像仪非标配 可选配:十字线,DC3000数显表,Renishaw简易测头,同轴光镜头,智能倍率识别镜头,电脑。当您选择不同的配置时,价位会有所不同。详情请咨询客服。
