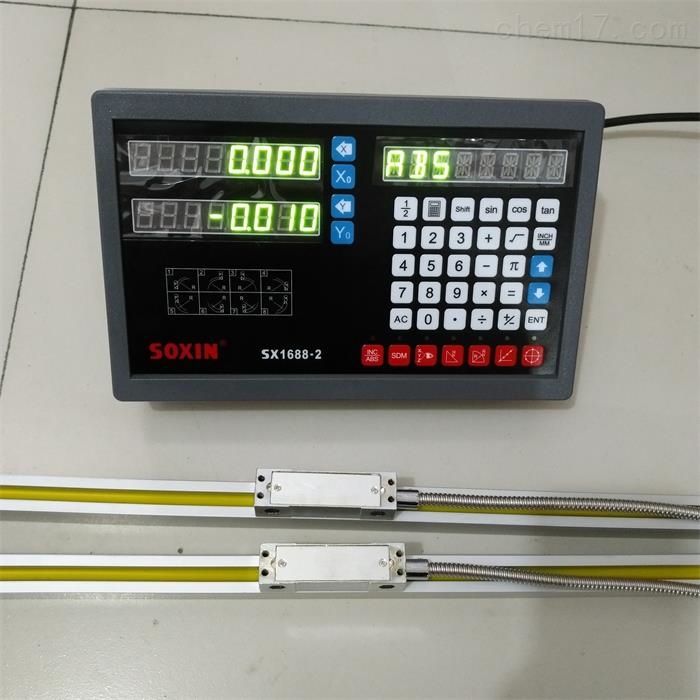

铣床电子尺

型号:索信

更新时间:2024-06-25

简要描述:

铣床电子尺又叫铣床光栅尺,数显尺,光学尺,光标尺等,一般量程有400mm、450mm、900mm、1000mm等,有电子尺尺身和移动的读数头组成,分辨率0.005mm,防尘耐油防震。

详细介绍
品牌其他品牌应用领域医疗卫生,电子,航天,汽车,电气

光栅尺用途:

光栅尺应用于各类机床的数显系统:车床、铣床、磨床、镗床、钻床、线切割、火花机.龙门铣床等。另外可接PC、PLC用于各类自动化机构的位移测量。

铣床电子尺参数:
测量范围: 50mm~3000mm
外型尺寸:M(小尺:20—40mm)、A(中尺:50—1000mm)、B(大尺:1300—3000mm)
分辨率分为:1um(0.001mm)、5um(0.005mm)
单向重复精度:2um(0.002mm)
反向重复精度 3um(0.003mm)
栅距:0.02mm   栅线:50线对/mm
反应速度: 120m/min(0.005mm)    20m/min(0.001mm)
工作温度:0-45℃
存储温度:-20℃-70℃
输 出  讯 号: TTL 、EIA-422-A
供 应  电 压: 5V ±5%  、24V
电缆线长:3m-10m(可加长)
光学测量系统: 透射式红外线光测量系统,红外线波长880nm

铣床电子尺产品特点:

1、良好的光学测量系统,滑动部采用己被验证为zui可靠耐用的高精度五轴承系统设计, 保证光学机械系统的稳定性,优异的重复定位性和高等级测量精度。
2、传感器采用密封式结构,超溥型(厚型)、性能可靠,安装、维护、保养简易。
3、信号线采用多层隔离线网遮四罩及金属外壳保护防水、防生锈功能。
4、光源采用进口红外发光二极管,体积小寿命长。
5、光栅尺尺身采用铝型材,经极处理,尺头部分采用锌合金压铸,防腐防蚀。
6、采用特殊的耐油、耐蚀、高弹性及抗老化塑胶防水,防尘优异,使用寿命长。
7、具有高水平的抗干扰能力,高稳定性、高速度、耐震动。
8、传感器采用玻璃精密计量光栅作为测量基准器,能制作各规格的高精度光栅玻璃尺。
9、停电记忆采用E2PROM,免换电池,免维护,记忆十年;   使用1000万次,是你*保障;
10、振动过滤功能:对于要求高精度的机床,因此显示分辨率1um(0.001mm),例如磨床等在加工时所产生的振动往往都超过1um,造成显示数值产生来回跳动,令操作者看得眼花瞭乱。DELOS采用振动过滤器功能,利用精确的数学运算,在光学尺进行实时位置采样后,将因机床加工时所产生的跳动过滤,而显示*的平均位置值,令操作者更舒适地进行加工,同时减少在加工时人为的判断误差。11、非线性误差补正功能:由于机床或仪器通常要进行精确度加工或测量,受限于机床或仪器本身床台的结构及床台的工艺制作水平以及环境温度、湿度等影响,往往也达不到加工或测量的要求,因此必需以光学尺将磨床的精确度提升至可能的zui高极限。DELOS产品内置了在CNC机械中被普遍使用的非线性误差补正,将用户的机床或仪器,提升至可能的zui高极限。

光栅尺数显表主要功能:
  1:坐标清零;
  2:预置数;
  3:公/英制转换;
  4:/相对坐标转换;
  5:500组用户坐标显示;
  6:停电记忆;
  7:1/2值自动分中功能;
  8:线性误差修正;
  9:零位自动追数;
  10:502点辅助零位功能;
  11:ABS/INC两组零位记忆功能
  12:计算器功能;
  13:圆周分孔;
  14:斜线分孔;
  15:斜度加工;
  16:圆弧加工;
  17:车床功能;
  18:到位控制输出;
  19:数字过滤;
  20:半径/直径显示;
  21:RS-232接口(选配);

  22 :回升高度设定等
  23:EDM火花机功能(可满足绝大多数机床加工使用)

  24;自动退出.
